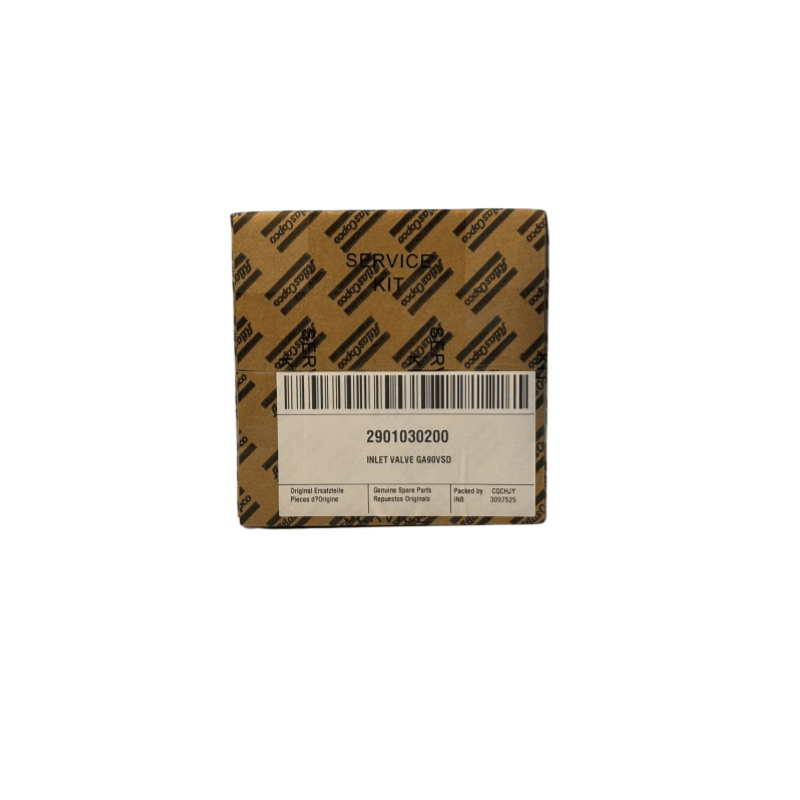

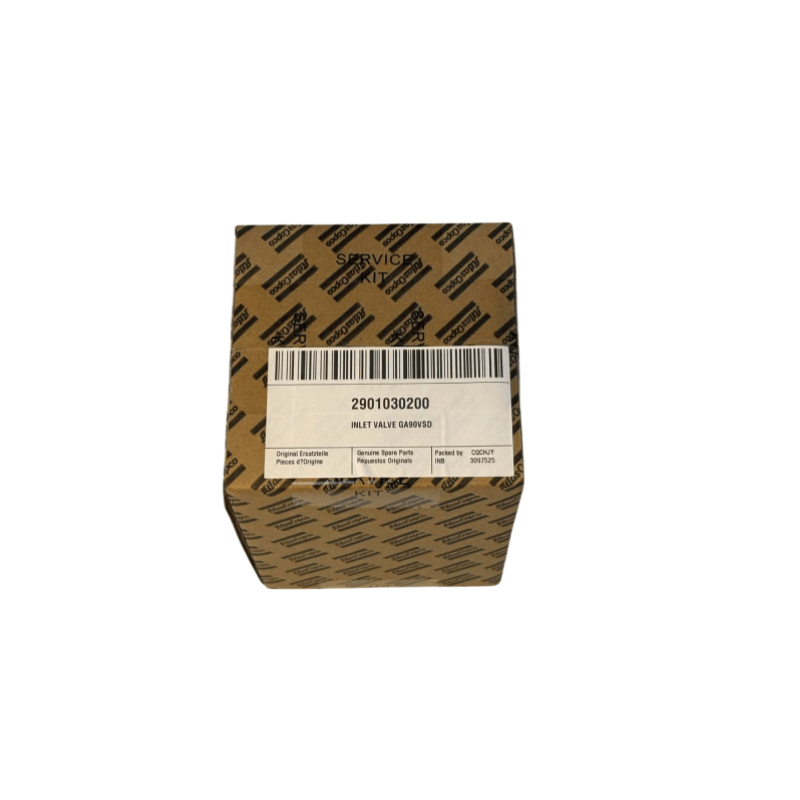

290103030200 Atlas Copco Air Compressor Kit intectelet Valve Ga90VSD မူရင်း

I. Atlas Copco Air Compressor Intake Valve ၏ Core function ကို

စားသုံးမှုနည်းဥပဒေများ - သိုလှောင်မှုအကြံပေးအဖွဲ့သို့မဟုတ် System Pipeline ကွန်ယက်တွင်ဖိအားပေးမှုများအရအလိုအလျောက်ဖွင့်သည်သို့မဟုတ်ပိတ်ပစ်ခြင်း,

switching ကို load / unload လုပ်ခြင်း -

Load: စားသုံးမှုအဆို့ရှင်သည်အပြည့်အဝဖွင့်လှစ်ထားသည်။

ချခြင်း - စားသုံးမှုအဆို့ရှင်ကိုပိတ်ထားသည် (သို့မဟုတ်တစ်စိတ်တစ်ပိုင်းပိတ်ထားသည်) ကိုပိတ်ထားသည်။ အဓိကယူနစ်သည်လေကြောင်းစားသုံးမှုမရှိပါ။ ၎င်းသည်စွမ်းအင်သုံးစွဲမှုကိုလျှော့ချခြင်းမပြုပါ။

အကာအကွယ်ပေးရေး function ကို - အချို့သောစားသုံးမှု Valves သည်အဓိကယူနစ်သို့ပြန်စီးဆင်းမှုကိုရှောင်ရှားခြင်းနှင့်ပြောင်းပြန်အကျိုးသက်ရောက်မှုများကိုရှောင်ရှားရန် backflow ကြိုတင်ကာကွယ်ရေး function ကိုပေါင်းစပ်ထားသည်။

2 ။ Atlas Copco Air Compressor Inters Valves ၏ဘုံအမျိုးအစားများနှင့်လုပ်ငန်းအစီအစဉ်များ

လေထုဖိစီးမှုအမျိုးအစား (rotary vane, piston) နှင့် control method ကိုအပေါ် အခြေခံ. , စားသုံးတန်ဖိုးများကိုအဓိကအားဖြင့်အောက်ပါအမျိုးအစားခွဲခြားထားသည်:

1 ။ rotary vane compressors များအတွက်စားသုံးမှုအဆို့ရှင်

Diappragm valve အမျိုးအစား intake valve (အသုံးအများဆုံး)

ဖွဲ့စည်းပုံ - အဆို့ရှင်ထိုင်ခုံ, Diappragm (Cylindrical Valve Core) နှင့်ဆလင်ဒါ / လျှပ်စစ်သံလိုက်အဆို့ရှင်များနှင့်ဖွဲ့စည်းထားသည်။ အဖွင့်ဘွဲ့ကိုအမြှေးပါး (0 - 90 °) ၏အလှည့်အပြောင်းအားဖြင့်ထိန်းချုပ်ထားသည်။

နိယာမ - System Pression သည် set valuction ထက်နိမ့်ကျသောအခါ (ဥပမာ) သည် 0.6 MPA ကဲ့သို့သောအဆို့ရှင်သည်စွမ်းအင်ကိုစွမ်းအင်တစ်ခုဖြစ်ပြီးအဖွင့်အပြောက်ပမာဏတိုးလာသည်။ ဖိအားသည်အထက်ပိုင်းကန့်သတ်ချက် (0.8 MPA ကဲ့သို့) သို့ရောက်ရှိသည့်အခါအမြှေးသည်ချပြီးချခြင်းပိတ်သိမ်းသည်။

အင်္ဂါရပ်များ - ရိုးရှင်းသောဖွဲ့စည်းတည်ဆောက်ပုံ, မြန်ဆန်သောတုန့်ပြန်မှု, ငယ်ရွယ်သော rot ရိ rotary vane vane vane စက်များအတွက် (ဥပမာ 50 M³ / Min) အတွက်သင့်တော်သည်။

လျှောဆလာ Valve အမျိုးအစားစားသုံးမှုအဆို့ရှင်

ဖွဲ့စည်းပုံ - စားသုံးမှုဆိပ်ကမ်း area ရိယာကို Valve Core (ဆလိုက်တုံး) ၏ axial လှုပ်ရှားမှုကချိန်ညှိထားသည်။

နိယာမ - ဖိအားအာရုံခံကိရိယာနှင့် servo ယန္တရားနှင့်ပေါင်းစပ်ပြီး၎င်းသည်အပြည့်အဝပွင့်လင်း / အပြည့်အဝသာလျှင်စွမ်းအင်ပိုမိုများပြားသည်။

အင်္ဂါရပ်များ - မြင့်မားသောညှိနှိုင်းမှုတိကျမှန်ကန်မှုသည်ကြီးမားသောလှည့်ကွက်ကျယ်ကျယ်လောင်လောင်လုပ်နိုင်သည့်စက်များသို့မဟုတ် variable operating simes (ဥပမာ - စီးဆင်းမှုအတက်အကျရှိသည့်အခြေအနေများ) အတွက်သင့်တော်သည်။

ပေါင်းစပ်စားသုံးမှုအဆို့ရှင်

Diappragm Valve, Backflow Valve ကိုပေါင်းစပ်ပြီး Backflow အဆို့ရှင်ကိုပေါင်းယူပြီး atlas Copco Ga စီးရီးတွင်အသုံးပြုလေ့ရှိသော "idle valve + အနိမ့်ဆုံးဖိအားပေးမှုအဆို့ရှင်" ကဲ့သို့သောအိပ်စက်ခြင်းကိုဖယ်ရှားပေးသည်။

2 ။ Atlas Copco Air Compressor Piston-Type Air Compressors အတွက်စားသုံးမှုအဆို့ရှင်

Spring Plate Valve / One-Way Valve

ဖွဲ့စည်းပုံ - အဆို့ရှင်ပြား (ပါးလွှာသောသတ္တုပြားသို့မဟုတ်ရော်ဘာပြား) နှင့်အဆို့ရှင်ထိုင်ခုံများဖြင့်ဖွဲ့စည်းထားပြီးဆလင်ဒါတွင်ဖိအားကွာခြားမှုအပေါ် အခြေခံ. အလိုအလျောက်ဖွင့် / ပိတ်သိမ်းသည်။

နိယာမ - ပစ္စတင်ကဆင်းလာတဲ့အခါဆလင်ဒါထဲမှာအပျက်သဘောဆောင်သောဖိအားကိုဖွဲ့စည်းထားတယ်, ဆလင်ဒါထဲမှာအဆို့ရှင်ပန်းကန်ကိုဖွင့်လိုက်တယ်, ပစ္စတင်ချုံ့သည့်အခါဆလင်ဒ်၏ဖိအားတိုးလာသည်။ ဓာတ်ငွေ့ backflow ကိုကာကွယ်ရန် Valve Plate ကိုပိတ်ထားသည်။

အင်္ဂါရပ်များ - ပြင်ပ drive ယန္တရားမရှိပါ, စက်ပိုင်းဆိုင်ရာအင်အားသုံးခြင်းမရှိသောစက်ကိရိယာများဖြင့်လည်ပတ်သည်။ ငယ်ရွယ်သောပစ္စတင်စက်များကဲ့သို့သော (အိမ်ေထာင်စုသို့မဟုတ်အိတ်ဆောင်ဖိအား) အတွက်သင့်တော်သည်။

iii ။ key parameters များနှင့် Atlas Copco Air Compressor Intervake Valves ၏ရွေးချယ်မှု

အမည်ခံအချင်း - 0 င်ငွေပမာဏအရွယ်အစား (DN50, DN80) နှင့်ကိုက်ညီသည်။

အလုပ်လုပ်ဖိအားအကွာအဝေး - လေထုတွန်း / (ဥပမာ - 0.7 - 1.0 MPA) ကို (0.7 - 1.0 MPA) ၏ဖိအားပေးမှုများကိုလျှော့ချရန်လိုအပ်သည်။

ထိန်းချုပ်မှုနည်းလမ်း:

pneumatic control: compressed air (compressed air) ဖြင့်မောင်းနှင်ခြင်း (အလျင်အမြန်တုံ့ပြန်မှု, စက်မှုအခြေအနေများအတွက်သင့်လျော်သောတုံ့ပြန်မှု) ။

လျှပ်စစ်ထိန်းချုပ်မှု - Electromagnetic Valve (စက်ပစ္စည်းငယ်များအတွက်သင့်လျော်သောရိုးရှင်းသောဖွဲ့စည်းပုံ) ဖြင့်တိုက်ရိုက်မောင်းနှင်ခြင်း။

တုန့်ပြန်မှုအချိန် - အရေးယူဆောင်ရွက်မှု (များသောအားဖြင့်≤ 1 Second) ကိုဖြည့်စွက်ရန်အချက်ပြခြင်းကိုလက်ခံရရှိခြင်းမှအချိန်သည်ဖိအားအလွန်အကျွံသုံးစွဲမှုကိုရှောင်ရှားရန်အချိန်။

IV ။ Atlas Copco Air Compressor စားသုံးမှုအဆို့ရှင်များ၏ဘုံအမှားများနှင့်ပြုပြင်ထိန်းသိမ်းမှုအချက်များ

ဘုံအမှားများနှင့်အညီအဆက်မပြတ်အဆို့ရှင်ကပ်ခြင်း (ဖုန်မှုန့်, ​​ရေနံအကြွင်းအကျန်) သည်အဆို့ရှင် core နှင့်အဆို့ရှင်ထိုင်ခုံများအကြားစုဆောင်းခြင်း,

တံဆိပ်ခတ်ခြင်း - အဆို့ရှင်ပြား / လိပ်ပြာပြားများသည် 0 တ်ဆင်ခြင်းနှင့်တံဆိပ်ခတ်ခြင်းများကိုတံဆိပ်ခတ်ခြင်း,

Drive ယန္တရားပျက်ကွက်: ဆလင်ဒါချီးမြှင့်ခြင်း, လျှပ်စစ်ထိန်းချုပ်မှုအမျိုးအစား) သို့မဟုတ်မော်တာထိန်းချုပ်မှုအမျိုးအစားအတွက် (လျှပ်စစ်ထိန်းချုပ်မှုအမျိုးအစား) သို့မဟုတ်မော်တာထိန်းချုပ်မှုအမျိုးအစားများအတွက်) အဆို့ရှင်သည်လည်ပတ်ရန်ပျက်ကွက်ခြင်း

ပြုပြင်ထိန်းသိမ်းမှုအကြံပြုချက်များ

ပုံမှန်သန့်ရှင်းရေးပြုလုပ်ခြင်းသည် 2000 မှ 4000 မှ 4000 အထိစားသုံးမှုအဆို့ရှင်ကိုနာရီ 4000 မှ 4000 အထိဖြုတ်ချခြင်း, ရေနံနှင့်ဓာတ်ငွေ့အရောအနှောကိုဖယ်ရှားပေးသည်။

Sealing Components ကိုစစ်ဆေးပါ။ အသက်ကြီး O-Rings နှင့် Valve Plates များကိုအစားထိုးပါ။

drive အစိတ်အပိုင်းများကိုချောဆီကိုချောဆီကိုသုံးပါ။

Conser Controls ဖိအားပေးမှုဖိအားပေးမှု - စားသုံးမှုသည် 0.6 မှ 0.6 မှ 0.8 မှ 0.8 မှ 0.8 MPA) တွင်တိကျသောဖိအားပေးမှုသို့မဟုတ် plc parameters များကိုညှိပါ။
